补偿器

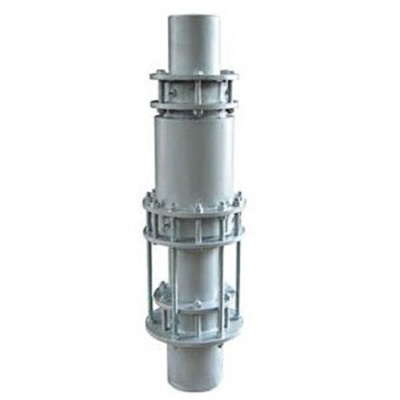

直流介质无推力补偿器的问世，无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域，更重要的是它不但解决管道内存在工作介质推力的致命弱点，同时也解决了旁通管式无推力补偿器应力过于集中，介质阻力大弊端。



注油式直流介质无推力补偿器，可广泛适用于化工、石油、热电、冶金，城市集中供热采暖等管网中，地沟和高空架设的管道。同时，便于管路设计，便于安装施工，且节省大批资金（仅固定支架一项费用节60﹪以上）。目前，该补偿器经用户使用证明，其优越性已被初步证明，优越于其它同类产品。



工作原理

该无推力补偿器，是利用流体力学中的帕斯卡理论，在设计结构上巧妙的利用一个密环形汽室，这个汽室内分别有两个环形受压面，一个是固定的汽室内端面，另一个是密闭在汽室内的伸缩管肩部环形面，随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩横截面积相等，补偿器工作时，在介质压力的作用下，环形面上的压力和伸缩管横截面积的压力是相等的，而方向相反，因此两压力相互抵消。这样一来，在设计支架中仅考虑补偿器压紧填料的摩擦力，对固定支架的推力计算中，就不再计算由工作介质压力，而引起的对固定支架的推力。因此固定支架属减载式支架，可节省大量支架材料，也节省人力和财力。

主要技术参数

(1)管道公称直径范围：DN25—1000mm

(2)适用公称压力范围：PN≤2.5MPa

(3)适用工作温度：t≤350℃

(4)伸缩量：可按照客户要求定做



选择补偿器时，应以公称直径DN为准，设计管道外径应与参数表内外径相同，允许误差≤3mm。选择补偿器应按下列示例注明型号。

注：材料代号：bx代表全不锈钢1Cr18N19Ti，T代表碳钢Q235-A，bxb代表半不锈钢(伸缩管1Crl8N19Ti)
