衬氟阀门
产品概述：
衬氟（塑）对夹式蝶阀属于耐强腐蚀介质专用阀领域。该阀门是蝶板随阀杆一起转动为启、闭件，用于实现阀门的开启、关闭和调节。蝶板与阀套采用高温模压或高压注塑工艺，衬里材料具有耐腐蚀、耐老化的氟塑料，以及其它衬里材料，故具有可靠的耐腐蚀性和密封性。广泛适用于氯碱、化工、石油、冶金、医药、电力等工业控制系统，对酸、碱等强腐蚀气体、液体介质的控制。
产品特点：
1.耐腐蚀：阀体内腔及蝶板均包衬2.5~3mm厚的塑胶或其它衬里材料，能耐酸、碱、耐强腐蚀。
2.密封性能好：由于本阀中心和蝶板旋转中心均有一小尺寸的偏心，且衬塑层接触面为软密封，密封效果好。
3.结构上采用可调节密封面，帮使用寿命长，解决了传统对夹式蝶阀易泄漏的问题。

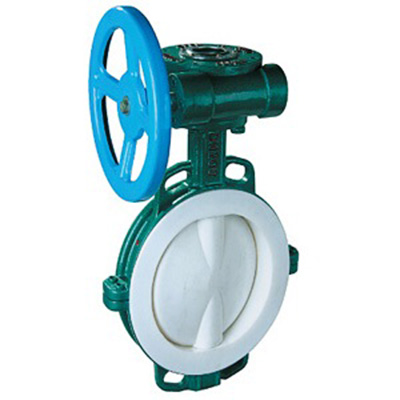

对夹连接衬氟蝶阀（中线）：
设计与制造符合中国国家标准
基本结构形式（蝶板轴与阀体/阀座中心重合）
D71PoF46PFA全衬里型
阀体全衬里/蝶板全衬层/蝶板与蝶板轴合为一体
D71F4全衬里型
阀体全衬里/蝶板全衬层/蝶板与蝶板轴组合装配
D71F半衬里型
阀体全衬里/蝶板为不锈钢（不衬）蝶板与蝶板轴组合装配。
主要零部件材料表：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 超低碳不锈钢 | ||
Z | C | P | R | PL | RL | ||
1 | 上、下阀体、阀盖 | HT250 | WCB | Cf8 | CF8M | CF3 | CF3M |
2 | 蝶板 | WCB | 35（锻） | Cf8 | CF8M | CF3 | CF3M |
3 | 蝶板轴 | 1Cr13 | 2Cr13 | 1Cr18Ni19 | 1Cr18Ni12Mo2Ti | 00CR18N10 | 00Cr17Ni14Mo2 |
4 | 衬里层/阀座 | PTFE（F4）PCTFE（F3）FEP（F46）PFA（可溶F4） | |||||
5 | O型圈 | FPM（氟橡胶） | FPM（氟橡胶） | ||||
6 | 张性条（垫） | SI（硅橡胶） | SI（硅橡胶） | ||||
7 | 调节定位座 | 0Cr18NI9 | 0Cr18NI9 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00CR18N10 | 00Cr17Ni14Mo2 |
8 | 螺栓 | 35 | 35 | 1Cr18Ni19 | 1Cr17Ni2 | 1CR18NI9TI | 1Cr18Ni9Ti |
9 | 螺母 | 45 | 45 | 0Cr18NI19 | 0Cr18NI9 | 0Cr18NI19 | 0Cr18NI9 |
10 | 手柄 | ZL01（铸造铝合金） | |||||
