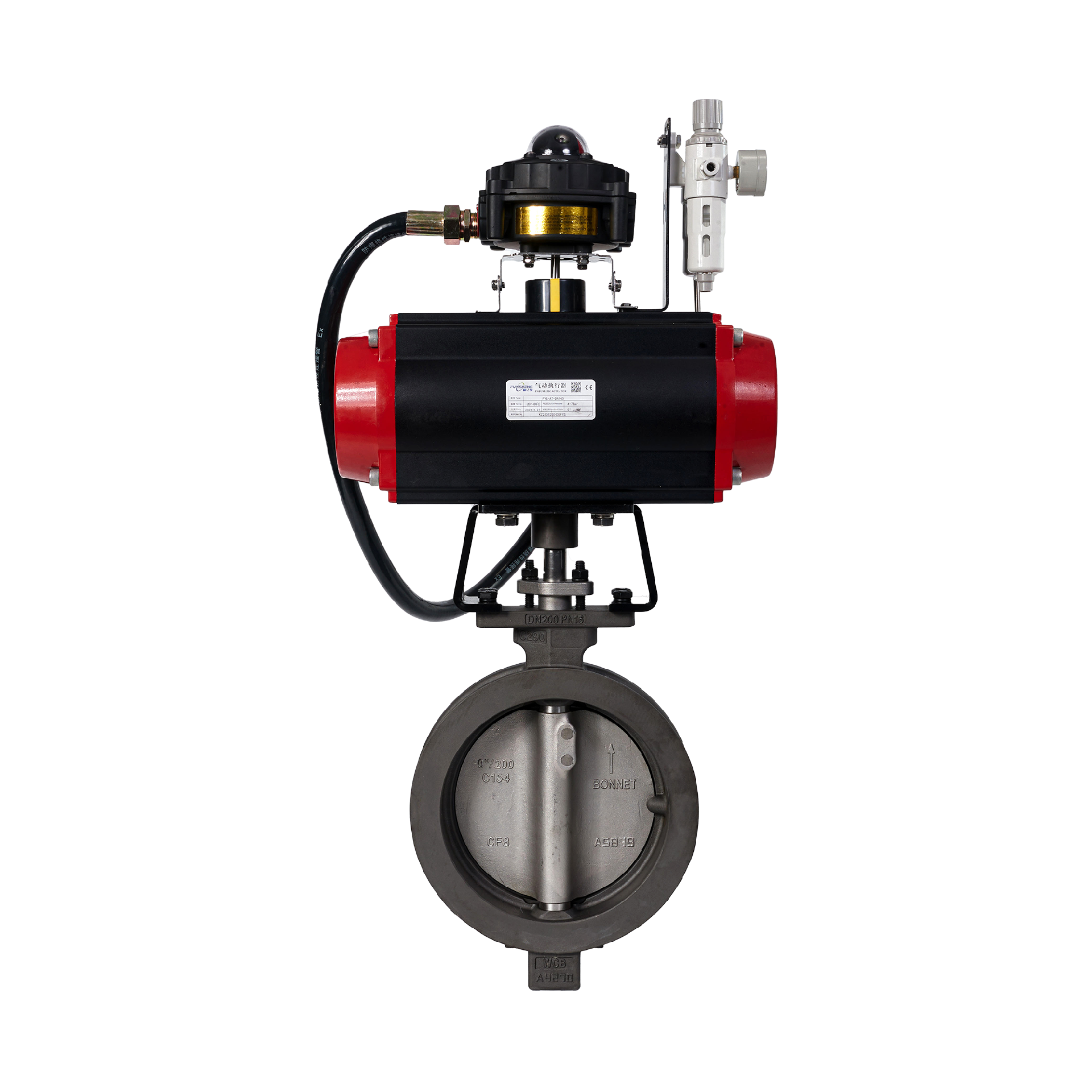

气动高性能对夹蝶阀

高性能蝶阀主流为双偏心/三偏心对夹结构，区别于普通中线蝶阀；启闭时蝶板脱离阀座，密封面几乎无摩擦，寿命长、可高压、可调节，配气动执行器，对夹安装，厚度薄、占空间小。

型号编码

• D672F：双偏心高性能对夹，PTFE软密封（最常用高性能）

• D673H：三偏心金属硬密封气动对夹高性能蝶阀

  后缀：C=WCB碳钢；P=304不锈钢；R=316L不锈钢

结构特点（对比普通中线D671）

1. 偏心结构：双/三偏心，开启瞬间蝶板抬离阀座，启闭无刮擦密封圈，耐频繁开关，高压不卡涩

2. 唇式蓄能阀座（高性能专用）：PTFE/RPTFE复合阀座，双向密封，VI级零泄漏，压力越高密封越紧

3. 对夹连接：两片管道法兰夹住阀体，长螺栓贯穿，阀体薄，适合安装空间狭小工况；⚠️管道法兰必须平行，不可单侧拆法兰，否则阀门会脱落

4. 气动执行器：

• 双作用：通气开关，无弹簧；

• 单作用（弹簧复位）：断气自动复位（故障开/故障关，化工安全优先选）；

• 可选附件：电磁阀、气源三联件、限位开关、电气定位器（4‑20mA调节流量）、防爆

材质配置

阀体：

WCB碳钢、CF8(304)、CF8M(316L)、2205双相钢（强腐蚀海水）

蝶板：

304、316L、2205，球面精加工

阀座密封（核心）

• PTFE/RPTFE复合软密封：‑40～200℃，零泄漏，油品、弱酸碱、气体；主流高性能标配

• PEEK：‑40～260℃，耐磨、耐颗粒

• 金属多层次硬密封：‑29～425℃，蒸汽、高温烟气、带颗粒介质，允许微量泄漏

阀杆：17‑4PH/316不锈钢，防吹出结构

基础技术参数

• 通径：DN50‑DN600

• 公称压力：PN16、PN25、PN40；Class150/300

• 气源压力：0.4‑0.7MPa

• 泄漏等级：软密封达到ANSI VI级（气泡级零泄漏）；金属硬密封API 598标准

• 控制模式：开关型 / 调节型（配定位器4‑20mA）

• 执行标准：GB/T12238、API609；试验GB/T13927、API598

✅优点

1. 相比普通中线蝶阀：耐压更高、寿命长、频繁启闭密封圈不易损坏，可双向承压

2. 对夹式体积小，重量轻，节省管道安装长度；

3. 既可切断，又可高精度流量调节；

4. 气动响应快，适合远控PLC，支持故障安全弹簧复位。

❌缺点

1. 安装限制：对夹式不能单独承受管道重量，必须靠两端法兰夹持；不能单独拆卸一侧法兰；

2. 价格高于普通中线D671蝶阀；

3. 金属硬密封版本做不到完全零泄漏。

适用工况

化工、精细化工、水处理、供热蒸汽、烟气、油气、压缩空气； 介质：油品、各类气体、弱酸弱碱、饱和蒸汽、含少量微小颗粒流体。

⚠️选型区分：

• 常温气体/油品，要零泄漏：选D672F PTFE双偏心高性能

• 高温蒸汽、烟气、颗粒介质：选D673H三偏心金属硬密封

• 强腐蚀海水：阀体蝶板选316L或2205双相钢

选型要点

1. 口径、压力PN16/25/40

2. 阀体蝶板材质：碳钢/304/316L

3. 密封：PTFE复合软密封 or 金属硬密封

4. 气动：双作用 / 单作用弹簧复位（故障关/故障开）

5. 功能：仅开关，还是4‑20mA调节；是否防爆；是否要回讯开关

6. 注意：对夹式，法兰标准HG/T20592还是ANSI B16.5
