隔膜阀

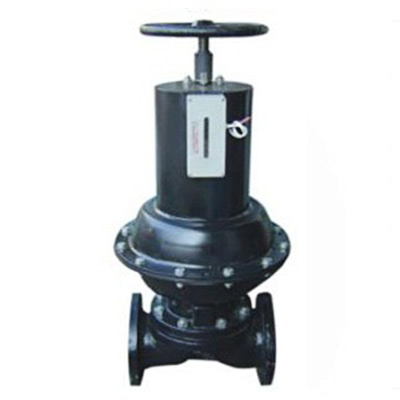

EG6B41J英标常闭式气动衬胶隔膜阀 产品说明



设计与制造：GB12239或BS5156

结构长度：GB12221或BS5156

法兰连接尺寸：GB4216.4或BS4504

试验与检验：GB/T13927或BS5156



主要零件材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢

阀盖：铸铁、球墨铸铁、碳钢、不锈钢

衬里：无衬里、橡胶

隔膜：橡胶

阀瓣：铸铁、碳钢

阀杆：碳钢、不锈钢

手轮：铸铁



测试

衬里层：电火花检测

试验与检验按BS6755标准

公称压力：PN(MPa)

阀体：PN×1.5

密封：PN×1.1



结构特点

隔膜阀是一种特殊形式的截止阀：

1. 弹性密封的开闭件，确保没有内漏；

2. 流线型的流道，使得压力损失小；

3. 没有填料函，因此没有外漏；

4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;

5. 隔膜可更换，维护费用低；

6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。



EG6B41J气动常闭式衬胶隔膜阀，EG6B41J-10，EG6B41J-6型号衬胶阀门是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等流体的流动。
