球阀

产品名称：高温锁渣球阀

公称通径：DN50~DN600，NPS6"~24"

公称压力：PN1.6-42.0MPa，CLASS 150~2500

采用标准：GB，ANSI，DIN，JIS，BS，API

工作温度：-29~550℃



产品简介：

高温锁渣球阀是金属硬密封球阀的一种特殊工况用阀门，是煤化工装置必不可少的重要设备之一，采用硬质合金自刮削机构，在阀门开关的同时实现球面自洁，防止灰渣堵塞在球体的密封面上，球体、阀座，弹簧等密封关键部件的连续无故障运行时间要求很长，双向密封泄漏在Z大压差下达到ANSI B16.104 Class V级。锁渣阀和冲水阀是气化装置Z重要的阀门。锁渣球阀耐受高温、高压和灰渣的直接磨蚀，开关次数频繁，要求在高压差情况下，双向严密密封，对阀门结构和材质要求很高。



结构特点：

1、高温锁渣球阀和冲水阀为双向旋转全截面开关球阀、固定球结构；阀门为高温锁渣结构，阀体和内件体的金属和保护涂层在冲击、腐蚀和磨蚀有良好的可用性。

2、锁渣球阀阀杆防吹出设计；阀杆与球体是独立的，阀杆靠近球体的一端设计成整体T型结构，压盖法兰可挡住该T型阀杆，避免被锁渣球阀阀腔压力吹出。

3、锁渣球阀阀座双活塞效应；阀座前后均能形成面积差，在上游、下游介质或中腔压力的作用下，阀座都能推向球体，实现锁渣球阀密封。活塞效应是一种利用管线压力推动阀座抱球的密封形式。当使用双活塞效应阀座时，一旦上游阀座泄露，压力进入中腔推动下游阀座，由于是双活塞效应阀座设计，下游阀座会反过来抱球实现密封。因此，双活塞球阀的密封更加可靠，应用于对密封要求非常苛刻的场合。

4、锁渣球阀防静电装置，金属锁渣球阀的阀杆上装有弹簧接地塞钉，使球、阀杆与阀体之间相接触，形成导通电路，可将电荷转移，从而避免阀门开关时摩擦产生静电积聚或流体冲击阀体内腔产生静电积聚，因为这种静电积聚对一些危险区域内的管线来说是危险的。

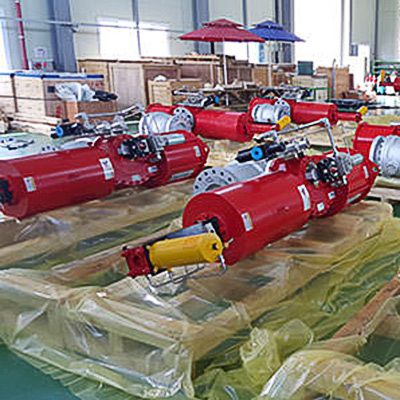

5、多种驱动形式可选择，有气动、电动、气液联动，其中，气动方试Z为广泛。
