疏水阀

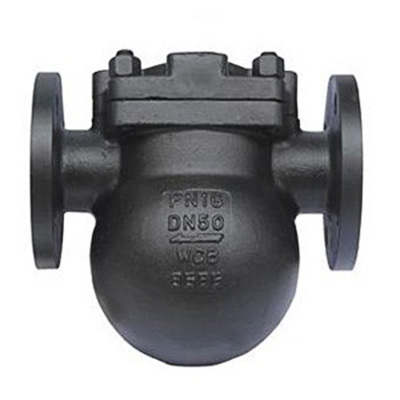

FT44H杠杆浮球式蒸汽疏水阀



性能优点

1、 能连续排放饱和凝结水加热设备不会有水积聚，从而获得高的热效率。

2、 蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定，

3、 排空气性能好。自动排空气装置能排出不凝结的冷热气体，无气锁现象，工作平稳无噪音。

4、 密封性能优良。密封件采用球面密封，工作时无集中磨损使用寿命厂。



用途

用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得好的加热效果。



工作原理

该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体。当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。



使用和保养

1、 应确认阀体的材料、压力和温度的大值能否满足工况所需。

2、 在安装前需要清洗管道，除去杂物。

3、 安装位置应尽可能靠近加热设备。

4、 应水平安装在管路的低点，流向与阀体上标注的方向一致。

5、 每台加热设备要各自安装疏水阀，以免互相影响。

6、 在保证系统能运行时，缓慢开启疏水阀钱的阀门，使其逐渐升温至正常状态。

7、 要定期保养，保证疏水阀正常工作。



选型主要依据

凝结水负荷（排液量）kg/h（选用倍率2-3倍）

高工作压力 MPa

工作压差 MPa

阀体材料和公称压力
