疏水阀

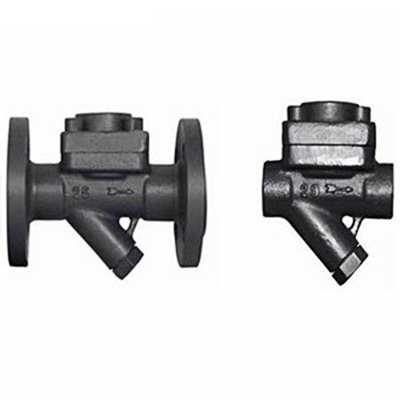

CS16H、CS46H膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。



膜盒式蒸汽疏水阀的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；大背压率 ≤80% ，膜盒坚固，使用寿命长。 膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。



工作原理

膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。



结构特点

1、优良的排空气能力，可耐过热的蒸汽和水锤。

2、在压力范围内都是具有固定过冷的循环操作。

3、阀内装膜盒，有单组、双组、多组。适用于大排量场合。

4、感温元件，耐蚀性强，使本阀寿命经久耐用。

5、本件有碳钢不锈钢两种，小型轻量，立式安装效果佳，亦可任意角度安装。
